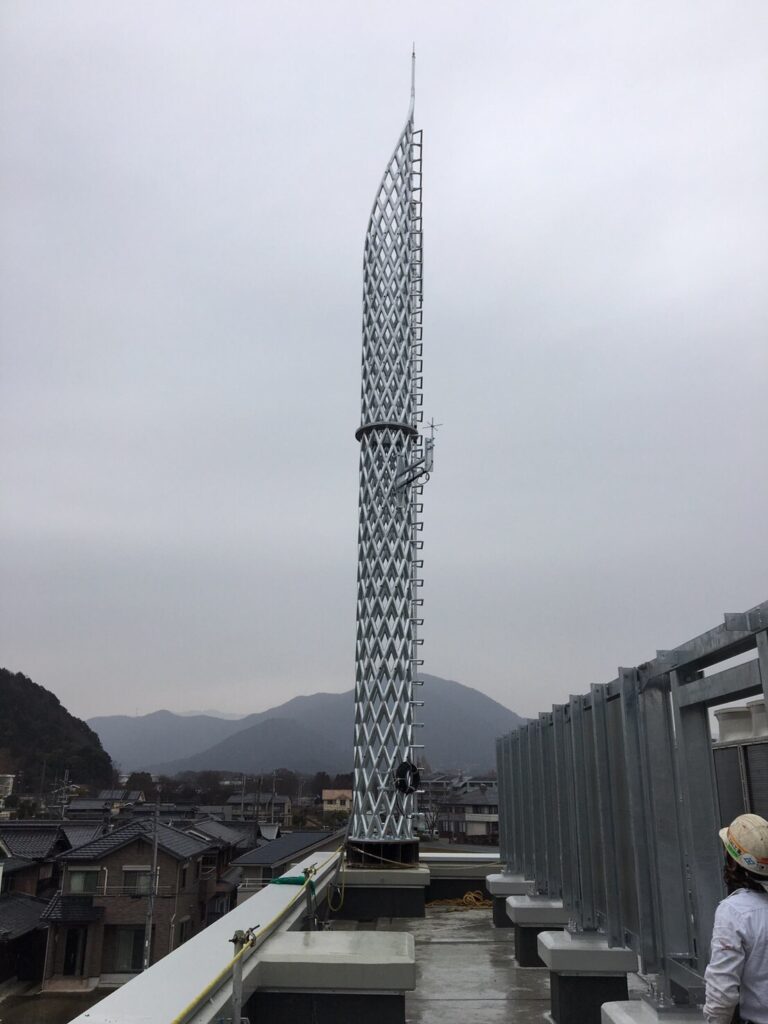

官公庁物件で点検タラップの付いたアンテナ架台。

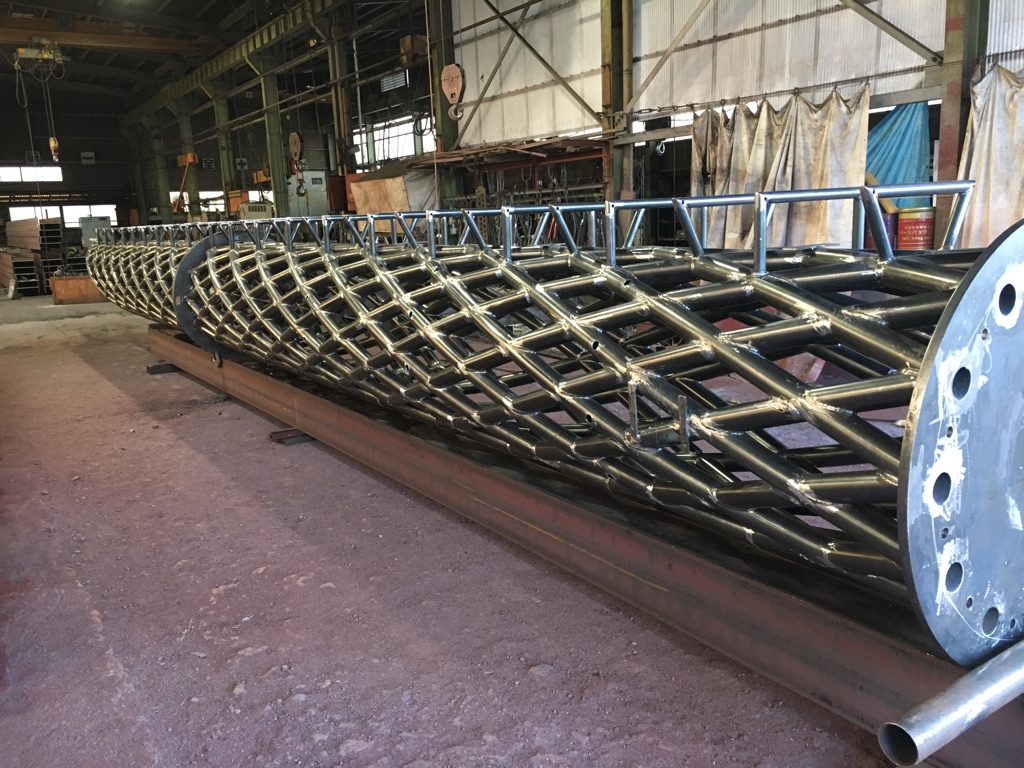

丸パイプを螺旋曲げして組んだもので、全面めっき仕様。高さはアンテナも含めて15メートル、直径900ミリ。重量は約3トン。モニュメントのような意匠デザインとなっています。

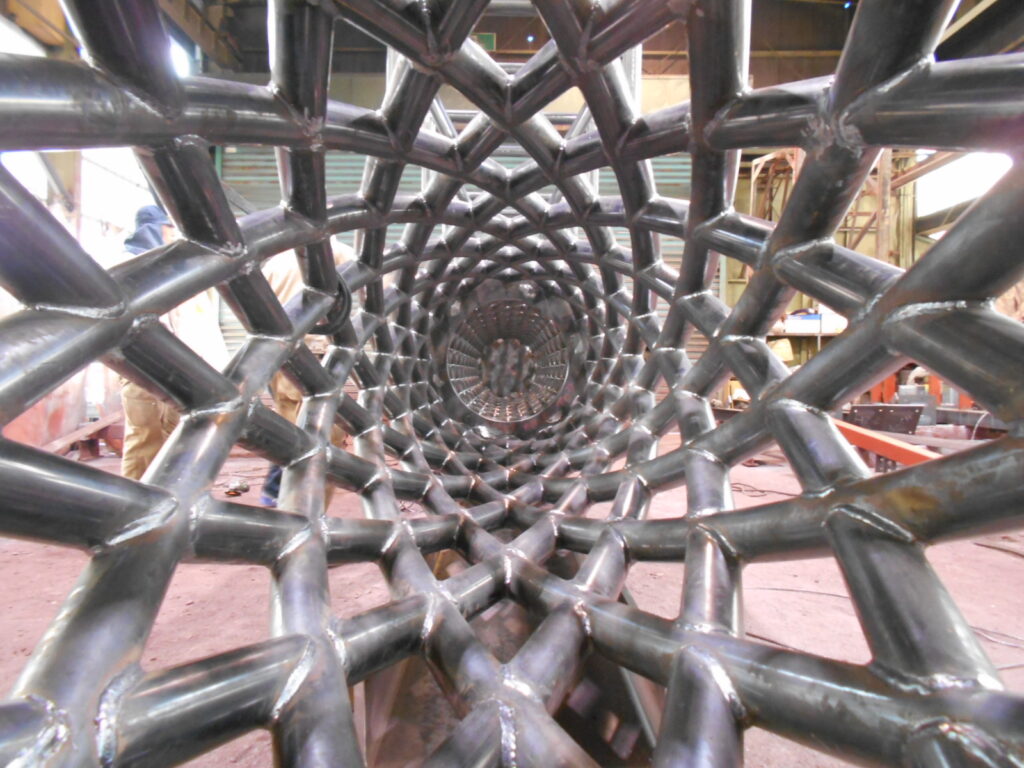

径90ミリの丸パイプを使用しており、溶接個所は約1500か所にも及びます。接合部のほか、めっき孔や空気孔など径70ミリの孔明け箇所が約2000か所もあります。

製作に先立って高さ2メートルの縮小模型を作成し、製作工程の検討を繰り返し発注者様への了解を得て、製作を開始致しました。
製作期間は3週間です。

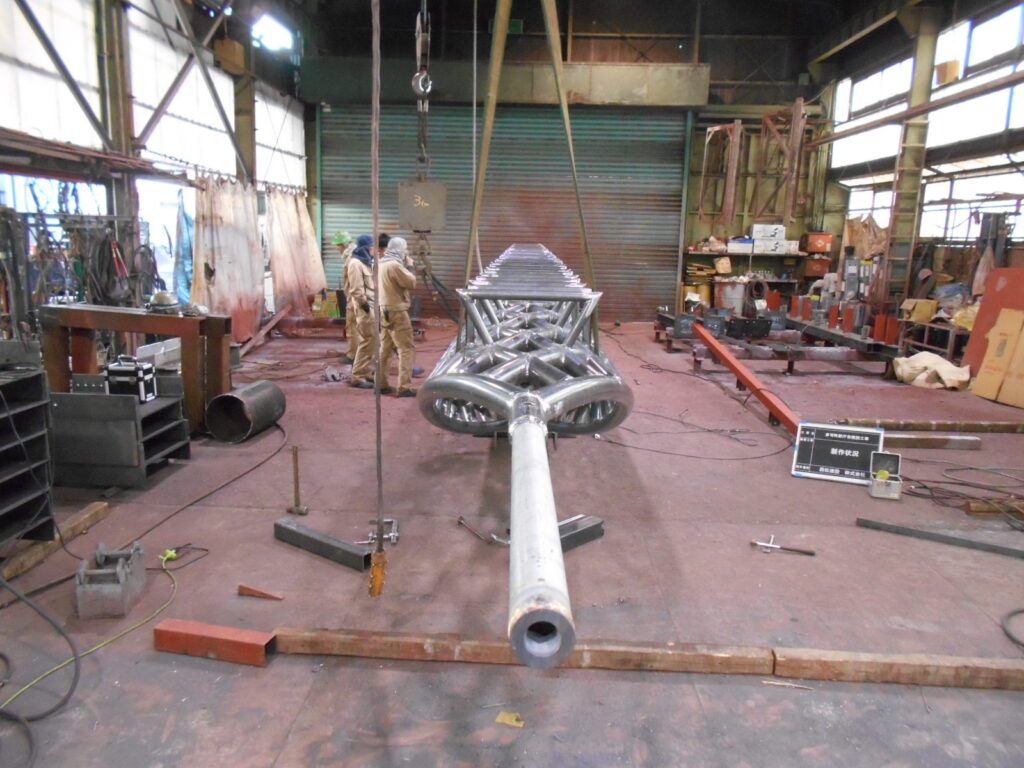

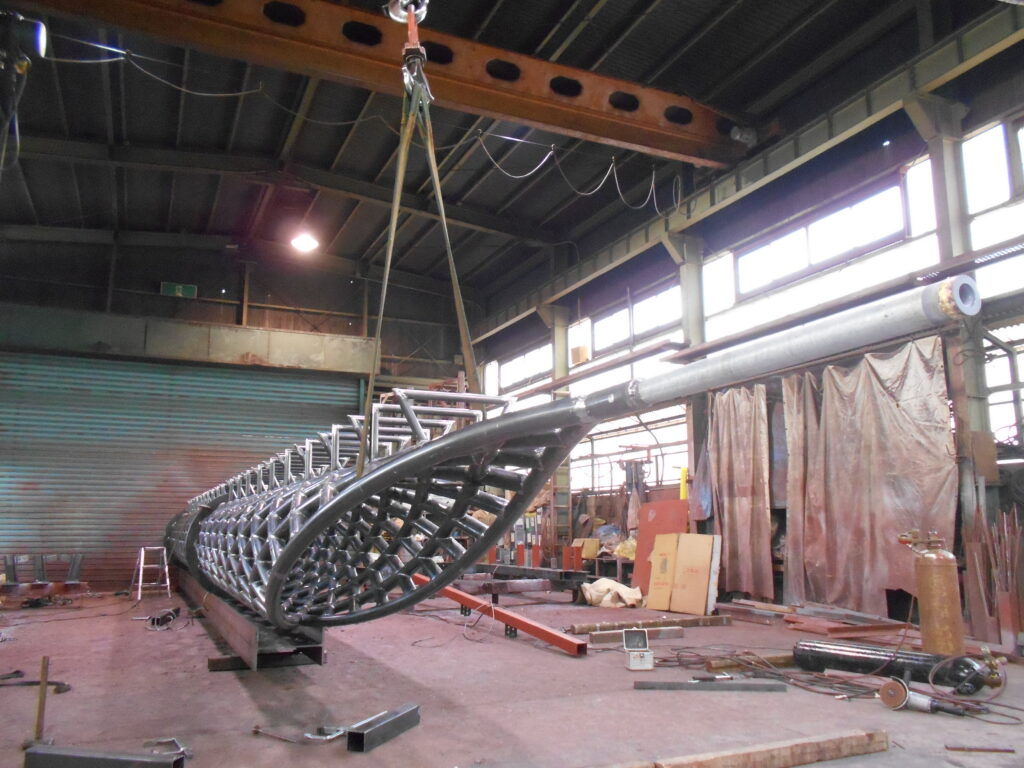

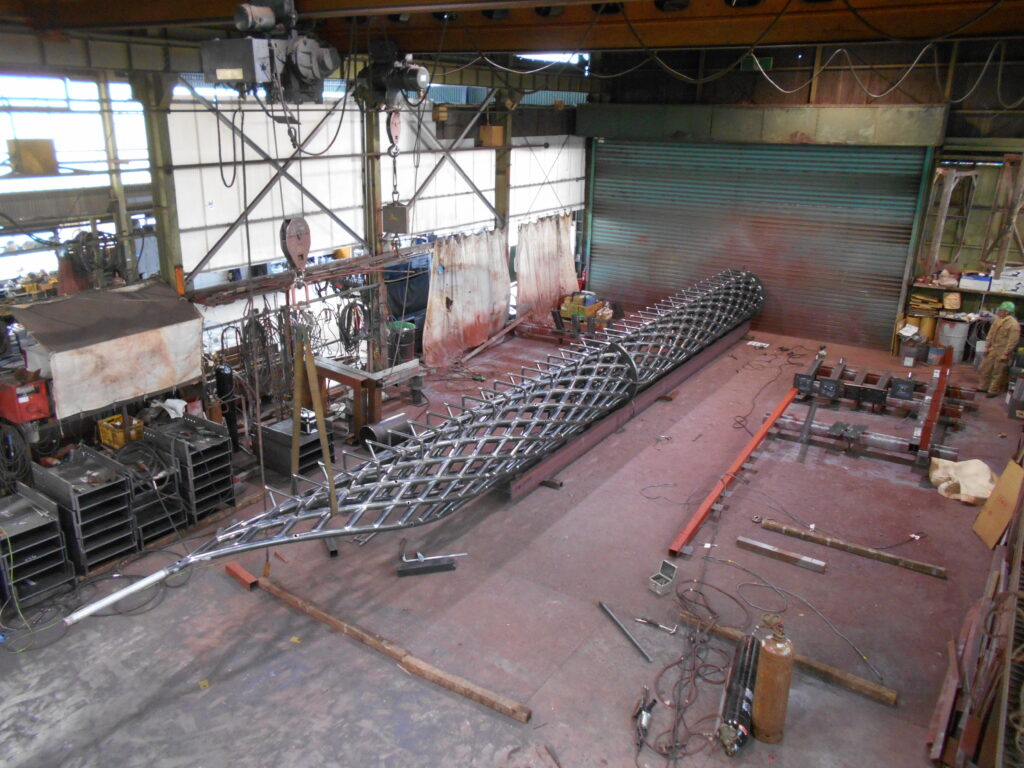

工場内で一旦仮組し、問題箇所の無いことを確認後、仮組をばらして現場へ搬入する手順で無事納品することが出来ました。
弊社ではこのように縮小模型の作成、工場内での仮組による製品確認を全物件で実施する工程をとっています。
